Catalogo

Il catalogo, dentro il sito

Otto famiglie, dalla centralina statica al ventilatore da 12.000 mc/h. Di ogni modello trovi portata, prevalenza, potenza, alimentazione e ingombro: quello che serve per decidere se è il pezzo giusto, senza scaricare niente.

Famiglia

Centraline a carboni attivi — statiche

Filtrazione e deodorizzazione senza motore: si inseriscono su un impianto che ha già la sua aspirazione. Sono la soluzione più semplice quando il problema non è tirare, ma l'odore che esce. Telaio in alluminio estruso anodizzato, pannelli in lamiera zincata, ispezione laterale per pulire e cambiare i filtri senza smontare l'impianto.

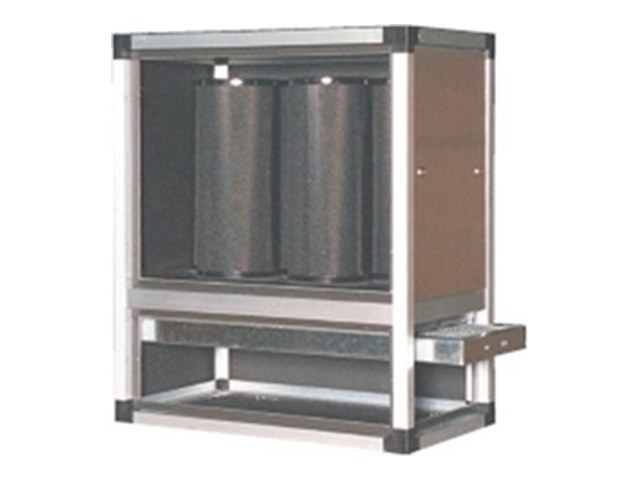

CCA5FS-1500 — Centralina statica, 5 cartucce

CCA5FS-1500

Centralina statica, 5 cartucce

  • Cartucce5
  • PrefiltroOndulato
  • Ingombro71 × 90 × 38h cm
CCA9FS-3000 — Centralina statica, 9 cartucce

CCA9FS-3000

Centralina statica, 9 cartucce

  • Cartucce9
  • PrefiltroOndulato
  • Ingombro71 × 90 × 71h cm
CCA14FS-4500 — Centralina statica, 14 cartucce

CCA14FS-4500

Centralina statica, 14 cartucce

  • Cartucce14
  • PrefiltroOndulato
  • Ingombro100 × 90 × 71h cm

Famiglia

Centraline statiche con filtri a tasche rigide

Stessa base delle statiche, con due stadi di filtrazione in più: filtro onda e tasche rigide prima dei carboni attivi. Servono dove i fumi sono grassi: frittura continua, griglie, bistecchiere. Le tasche fermano il particolato prima che impregni i carboni, e i carboni durano molto di più.

CCA5TR-1500 — Statica con tasche rigide, 5 cartucce

CCA5TR-1500

Statica con tasche rigide, 5 cartucce

  • Cartucce5
  • FiltrazioneOnda + tasche rigide
  • Ingombro71 × 135 × 38h cm
CCA9TR-3000 — Statica con tasche rigide, 9 cartucce

CCA9TR-3000

Statica con tasche rigide, 9 cartucce

  • Cartucce9
  • FiltrazioneOnda + tasche rigide
  • Ingombro71 × 135 × 71h cm
CCA14TR-4500 — Statica con tasche rigide, 14 cartucce

CCA14TR-4500

Statica con tasche rigide, 14 cartucce

  • Cartucce14
  • FiltrazioneOnda + tasche rigide
  • Ingombro100 × 135 × 71h cm

Famiglia

Centraline con motore monofase

Filtrazione e aspirazione in un pezzo solo, alimentate a 230 volt. Quando in cantiere non c'è la trifase — e nei locali piccoli capita spesso — questa è la strada: un unico cassone con il ventilatore già accoppiato e dimensionato sulla centralina. In fase d'ordine va indicata l'uscita del motore.

CCA5FM-1500 — Centralina motorizzata, 1.500 mc/h

CCA5FM-1500

Centralina motorizzata, 1.500 mc/h

  • Portata1.500 mc/h
  • Motore9/9 · 0,35 kW
  • Cartucce5
  • Ingombro130 × 71 × 55h cm
CCA9FM-3000 — Centralina motorizzata, 3.000 mc/h

CCA9FM-3000

Centralina motorizzata, 3.000 mc/h

  • Portata3.000 mc/h
  • Motore10/10 · 0,59 kW
  • Cartucce9
  • Ingombro140 × 71 × 71h cm

Famiglia

Centraline con motore a trasmissione

Le macchine grandi. Filtrazione completa — filtri ondulati, tasche e carboni attivi — più un ventilatore cassonato a doppia aspirazione mosso a cinghia. La trasmissione con slitta, pulegge e cinghie serve a una cosa precisa: cambiando le pulegge si tara la portata sull'impianto reale, senza cambiare la macchina.

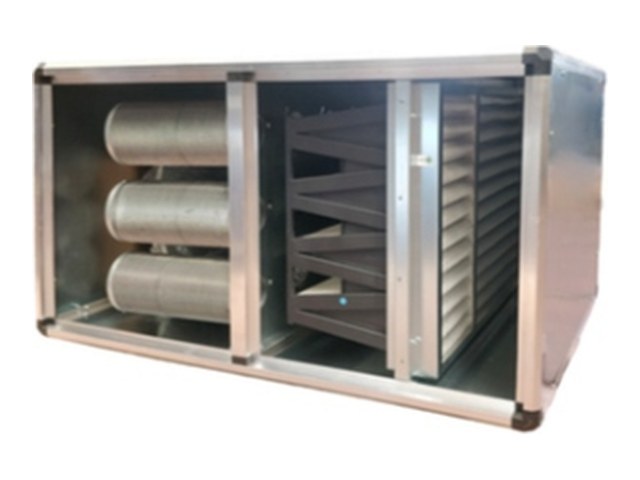

VCDT4500 — Trasmissione, 4.500 mc/h

VCDT4500

Trasmissione, 4.500 mc/h

  • Portata4.500 mc/h
  • Motore10/10 · 1,5 kW
  • Cartucce14
  • Ingombro220 × 100 × 71h cm
VCDT6000 — Trasmissione, 6.000 mc/h

VCDT6000

Trasmissione, 6.000 mc/h

  • Portata6.000 mc/h
  • Motore12/9 · 2,2 kW
  • Cartucce18
  • Ingombro225 × 130 × 71h cm
VCDT10000 — Trasmissione, 10.000 mc/h

VCDT10000

Trasmissione, 10.000 mc/h

  • Portata10.000 mc/h
  • Motore12/9 · 3 kW · 380 V
  • Cartucce28
  • Ingombro239 × 130 × 100h cm
VCDT12000 — Trasmissione, 12.000 mc/h

VCDT12000

Trasmissione, 12.000 mc/h

  • Portata12.000 mc/h
  • Motore18/18 · 3 kW · 380 V
  • Cartucce36
  • Ingombro252 × 130 × 130h cm

Famiglia

Motori cassonati direttamente accoppiati

Solo aspirazione, senza filtrazione. Il motore è calettato direttamente sulla girante: niente cinghie da tendere, niente pulegge da cambiare, meno manutenzione. Tutti conformi alla direttiva ErP 2015 CE. Temperatura massima di impiego 55 °C in continuo.

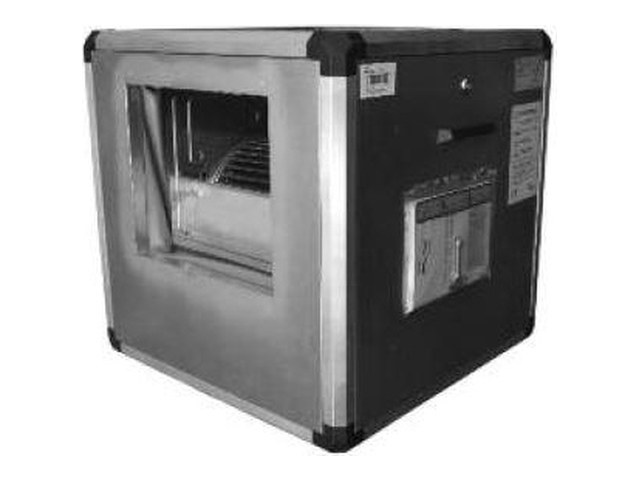

FB 7/7-4 — Cassonato accoppiato, 1.815 mc/h

FB 7/7-4

Cassonato accoppiato, 1.815 mc/h

  • Portata max1.815 mc/h
  • Alimentazione230 V · 0,12 kW
  • Giri1.300 rpm · 4 poli
  • Ingombro48,5 × 48,5 × 48,5h cm
FB 9/9-4 — Cassonato accoppiato, 2.815 mc/h

FB 9/9-4

Cassonato accoppiato, 2.815 mc/h

  • Portata max2.815 mc/h
  • Alimentazione230 V · 0,35 kW
  • Giri1.350 rpm · 4 poli
  • Ingombro55 × 55 × 55h cm
FB 10/10-4 — Cassonato accoppiato, 3.785 mc/h

FB 10/10-4

Cassonato accoppiato, 3.785 mc/h

  • Portata max3.785 mc/h
  • Alimentazione230 V · 0,59 kW
  • Giri1.350 rpm · 4 poli
  • Ingombro60 × 60 × 60h cm
FB 12/12-6M — Cassonato accoppiato, 5.980 mc/h

FB 12/12-6M

Cassonato accoppiato, 5.980 mc/h

  • Portata max5.980 mc/h
  • Alimentazione230 V · 0,79 kW
  • Giri860 rpm · 6 poli
  • Ingombro67 × 67 × 67h cm
FB 12/12-6T — Cassonato accoppiato, 7.900 mc/h

FB 12/12-6T

Cassonato accoppiato, 7.900 mc/h

  • Portata max7.900 mc/h
  • Alimentazione380 V · 1,1 kW
  • Giri960 rpm · 6 poli
  • Ingombro67 × 67 × 67h cm

Famiglia

Motori cassonati potenziati a trasmissione

Prevalenza circa doppia rispetto a una normale trasmissione a cinghia in commercio. È la famiglia da usare quando la canalizzazione è lunga, ha molte curve o sezioni strette. Tutti trifase, tutti dichiarati a 800 pascal, temperatura massima di lavoro 85 °C in continuo.

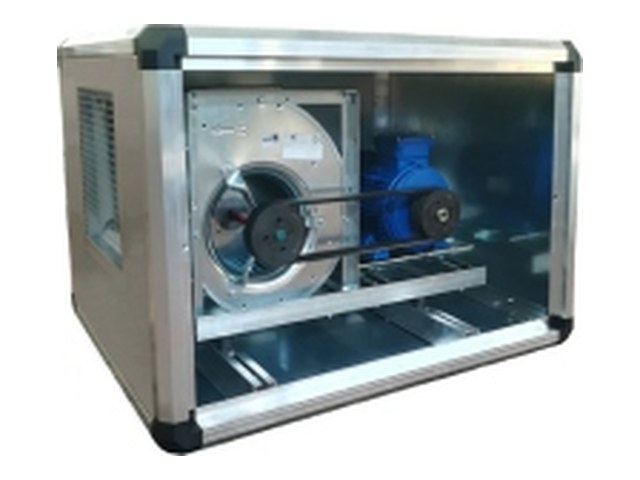

TLZP180 — Cassonato potenziato, 2.000 mc/h

TLZP180

Cassonato potenziato, 2.000 mc/h

  • Portata2.000 mc/h
  • Prevalenza800 Pa
  • Potenza1,1 kW · trifase
  • Ingombro85 × 61 × 56h cm
TLZP200 — Cassonato potenziato, 2.500 mc/h

TLZP200

Cassonato potenziato, 2.500 mc/h

  • Portata2.500 mc/h
  • Prevalenza800 Pa
  • Potenza1,5 kW · trifase
  • Ingombro85 × 61 × 56h cm
TLZP225 — Cassonato potenziato, 3.500 mc/h

TLZP225

Cassonato potenziato, 3.500 mc/h

  • Portata3.500 mc/h
  • Prevalenza800 Pa
  • Potenza2,2 kW · trifase
  • Ingombro90 × 71 × 61h cm
TLZP250 — Cassonato potenziato, 4.200 mc/h

TLZP250

Cassonato potenziato, 4.200 mc/h

  • Portata4.200 mc/h
  • Prevalenza800 Pa
  • Potenza2,2 kW · trifase
  • Ingombro104 × 78 × 70h cm
TLZP280 — Cassonato potenziato, 5.500 mc/h

TLZP280

Cassonato potenziato, 5.500 mc/h

  • Portata5.500 mc/h
  • Prevalenza800 Pa
  • Potenza3 kW · trifase
  • Ingombro104 × 78 × 70h cm
TLZP315 — Cassonato potenziato, 7.000 mc/h

TLZP315

Cassonato potenziato, 7.000 mc/h

  • Portata7.000 mc/h
  • Prevalenza800 Pa
  • Potenza4 kW · trifase
  • Ingombro114 × 95 × 80h cm
TLZP355 — Cassonato potenziato, 8.500 mc/h

TLZP355

Cassonato potenziato, 8.500 mc/h

  • Portata8.500 mc/h
  • Prevalenza800 Pa
  • Potenza4 kW · trifase
  • Ingombro130 × 102 × 92h cm
TLZP400 — Cassonato potenziato, 10.000 mc/h

TLZP400

Cassonato potenziato, 10.000 mc/h

  • Portata10.000 mc/h
  • Prevalenza800 Pa
  • Potenza5,5 kW · trifase
  • Ingombro130 × 102 × 92h cm

Famiglia

Motori ad alta prevalenza per canne fumarie

Quando la canna fumaria è lunga il problema non è la portata: è la prevalenza. Un ventilatore da 8.000 mc/h a bassa prevalenza, in una canna da venti metri, non tira. Questa famiglia arriva fino a 1.920 pascal, e nasce esattamente per questo. Ventilatore a semplice aspirazione, pale avanti.

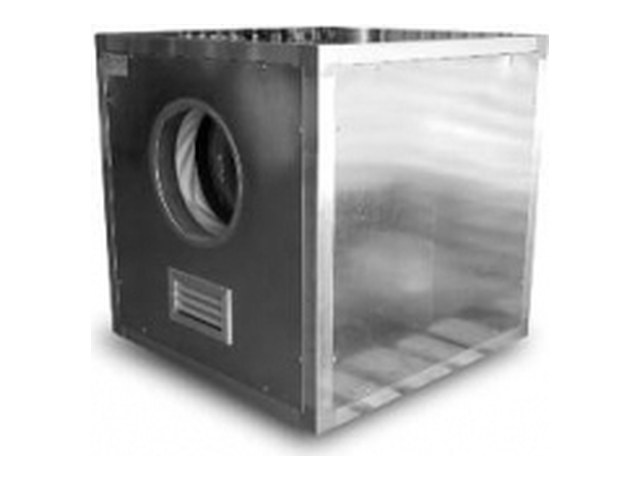

WMA281 — Alta prevalenza, 4.000 mc/h

WMA281

Alta prevalenza, 4.000 mc/h

  • Portata4.000 mc/h
  • Prevalenza460 Pa
  • Alimentazione230-400 V · 1,1 kW
  • Ingombro74 × 74 × 74h cm
WMA311 — Alta prevalenza, 6.500 mc/h

WMA311

Alta prevalenza, 6.500 mc/h

  • Portata6.500 mc/h
  • Prevalenza690 Pa
  • Alimentazione230-400 V · 2,2 kW
  • Ingombro80 × 80 × 80h cm
WMA351 — Alta prevalenza, 6.800 mc/h

WMA351

Alta prevalenza, 6.800 mc/h

  • Portata6.800 mc/h
  • Prevalenza1.050 Pa
  • Alimentazione230-400 V · 3,0 kW
  • Ingombro89 × 89 × 89h cm
WMA401 — Alta prevalenza, 8.800 mc/h

WMA401

Alta prevalenza, 8.800 mc/h

  • Portata8.800 mc/h
  • Prevalenza1.420 Pa
  • Alimentazione230-400 V · 4,0 kW
  • Ingombro90 × 90 × 98h cm
WMA451 — Alta prevalenza, 11.000 mc/h

WMA451

Alta prevalenza, 11.000 mc/h

  • Portata11.000 mc/h
  • Prevalenza1.900 Pa
  • Alimentazione230-400 V · 5,5 kW
  • Ingombro97 × 97 × 118h cm

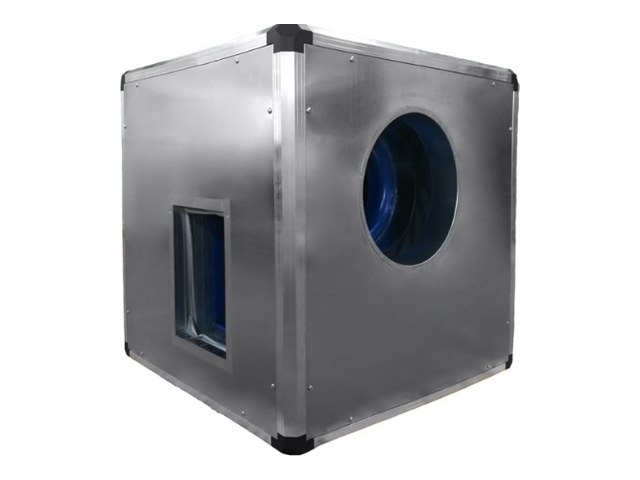

EP2P0LI — Alta prevalenza, 1.920 Pa

EP2P0LI

Alta prevalenza, 1.920 Pa

  • Portata4.000 mc/h
  • Prevalenza1.920 Pa
  • Alimentazione400 V · 2,2 kW
  • Ingombro71 × 61 × 66h cm

Famiglia

Regolatori di giri e inverter

Il motore giusto tarato male lavora sempre al massimo: consuma, fa rumore e si usura. Con un regolatore o un inverter la portata si adatta al momento della giornata — servizio pieno o cucina a mezzo regime.

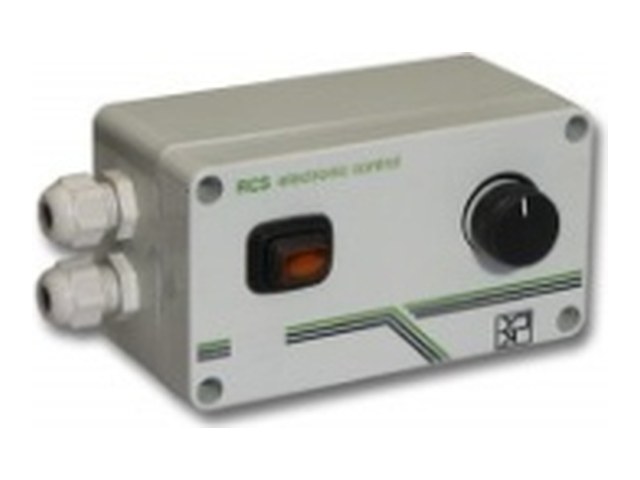

Variatore monofase 3-5 A — Variatore di giri monofase, 3 – 5 A

Variatore monofase 3-5 A

Variatore di giri monofase, 3 – 5 A

  • Campo3 – 5 A
  • TipoMonofase
Variatore monofase 5-7,5 A — Variatore di giri monofase, 5 – 7,5 A

Variatore monofase 5-7,5 A

Variatore di giri monofase, 5 – 7,5 A

  • Campo5 – 7,5 A
  • TipoMonofase

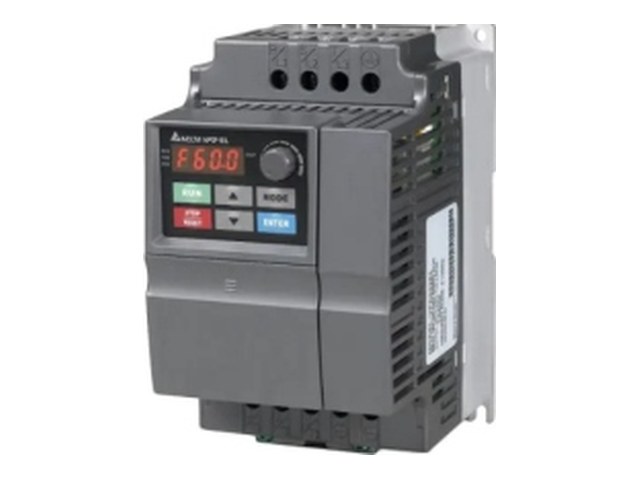

Inverter 1,5 kW — Inverter trifase con tastierino, 1,5 kW

Inverter 1,5 kW

Inverter trifase con tastierino, 1,5 kW

  • Potenza1,5 kW
  • TipoTrifase
Inverter 2,2 kW — Inverter trifase con tastierino, 2,2 kW

Inverter 2,2 kW

Inverter trifase con tastierino, 2,2 kW

  • Potenza2,2 kW
  • TipoTrifase
Inverter 3,7 kW — Inverter trifase con tastierino, 3,7 kW

Inverter 3,7 kW

Inverter trifase con tastierino, 3,7 kW

  • Potenza3,7 kW
  • TipoTrifase
Box in PVC — Box in PVC per inverter

Box in PVC

Box in PVC per inverter

  • MaterialePVC
  • UsoAlloggiamento inverter

Se il pezzo giusto non è ovvio, il calcolo lo facciamo noi: portata, prevalenza, filtrazione e canalizzazione. Come funziona è spiegato nella pagina Supporto tecnico.
